Souvent discrète, la cunette joue pourtant un rôle essentiel dans l’évacuation des eaux, le long d’une chaussée, dans un fossé ou au fond d’un ouvrage d’assainissement. Mal dimensionnée ou entretenue, elle peut favoriser stagnations, infiltrations et dégradations. À quoi sert-elle précisément ? Cet article explique son fonctionnement, ses principaux usages et les points à connaître pour éviter les confusions.
Qu’est-ce qu’une cunette et à quoi sert-elle ?
Une cunette est un aménagement destiné à recueillir, guider et évacuer l’eau vers un point de rejet, un réseau d’assainissement ou un ouvrage de collecte. Elle se présente généralement sous la forme d’un petit canal longitudinal, ouvert ou intégré à un ouvrage. Sa géométrie et ses matériaux varient selon son emplacement et la quantité d’eau à évacuer.
Son rôle principal consiste à canaliser les écoulements afin d’éviter que l’eau ne se disperse ou ne stagne dans une zone où elle pourrait provoquer des dommages. Une cunette peut notamment recueillir les eaux de pluie qui ruissellent sur une chaussée, assurer l’écoulement au fond d’un fossé ou guider les effluents à l’intérieur d’un regard d’assainissement.
En voirie, elle contribue ainsi à maintenir l’eau à l’écart de la chaussée et de ses couches constitutives. Une mauvaise évacuation des eaux favorise en effet les infiltrations, l’érosion des accotements et, à terme, différentes dégradations du revêtement.
Dans les ouvrages d’assainissement, le terme désigne également la partie aménagée au fond d’un regard pour assurer la continuité hydraulique entre les canalisations. Il ne faut donc pas réduire la cunette au simple caniveau visible en bordure d’une route : sa fonction et sa forme dépendent directement de l’ouvrage dans lequel elle est intégrée.
Les différents types de cunettes
Il existe plusieurs types de cunettes, que l’on peut distinguer selon leur forme, leur matériau et leur usage. Le choix dépend notamment du débit à transporter, de la configuration du terrain, de la pente et des contraintes d’entretien.
La cunette de voirie
La cunette de voirie est aménagée en bordure d’une chaussée, d’un accotement ou d’une plateforme. Elle intercepte les eaux de ruissellement et les conduit vers des avaloirs, des fossés, des bassins ou d’autres dispositifs d’évacuation.
Elle peut être réalisée en béton, constituée d’éléments préfabriqués ou intégrée directement à la géométrie de la voirie. Son profil doit permettre à l’eau de circuler sans créer de zones de stagnation.
La cunette de fossé
Dans un fossé, la cunette correspond à une partie plus étroite destinée à concentrer les faibles débits. Elle facilite ainsi l’écoulement lorsque la quantité d’eau est insuffisante pour occuper toute la largeur du fossé.
Selon les caractéristiques du terrain, elle peut rester en terre ou recevoir un revêtement. Un revêtement en béton ou dans un autre matériau adapté peut notamment être retenu lorsque les risques d’érosion sont importants.
La cunette d’assainissement
Dans un regard d’assainissement, la cunette est façonnée dans le radier afin de guider les eaux entre les conduites entrantes et sortantes. Son profil accompagne l’écoulement et limite les ruptures de parcours susceptibles de favoriser les dépôts.
Elle doit assurer une transition aussi régulière que possible entre les canalisations. Cette configuration est particulièrement importante pour les réseaux transportant des eaux usées, dans lesquels l’accumulation de matières peut entraîner des obstructions.
Les cunettes selon leur profil
Une cunette peut présenter un profil en V, arrondi, trapézoïdal ou rectangulaire, entre autres configurations. Il n’existe pas une forme universellement adaptée : le profil doit être choisi en fonction du débit attendu, de l’espace disponible, de la pente et des contraintes propres au site.
Une section étroite peut par exemple concentrer un faible débit et maintenir une vitesse d’écoulement suffisante, tandis qu’une section plus importante sera nécessaire pour transporter des volumes d’eau élevés.
Comment fonctionne une cunette d’assainissement ?
Le fonctionnement d’une cunette repose généralement sur un principe simple : l’écoulement gravitaire. Grâce à une pente adaptée, l’eau se déplace naturellement d’un point haut vers un point bas.
Dans le cas d’une cunette extérieure, l’eau de pluie ruisselle sur les surfaces voisines avant d’être interceptée par le canal. Celui-ci la transporte ensuite jusqu’à un exutoire : avaloir, fossé, bassin de gestion des eaux pluviales, réseau ou autre ouvrage prévu à cet effet.
Le dispositif doit remplir deux fonctions complémentaires. Il doit d’abord collecter correctement l’eau, ce qui suppose une implantation cohérente avec les pentes du terrain. Il doit ensuite la transporter sans débordement, érosion excessive ou stagnation.
Dans un regard d’assainissement, le principe est comparable, mais à une échelle différente. La cunette située au fond du regard prolonge le fil d’eau des conduites et forme un passage préférentiel. Les banquettes disposées de part et d’autre orientent les effluents vers cette partie basse.
Une cunette efficace dépend donc de plusieurs paramètres : sa pente longitudinale, sa section, sa rugosité, le débit à évacuer et la qualité des raccordements. Une section trop petite peut provoquer un débordement lors de fortes pluies. À l’inverse, une géométrie inadaptée aux faibles débits peut favoriser les dépôts dans certains réseaux.
Où installer un canal d’écoulement ?
L’emplacement d’une cunette doit correspondre au parcours naturel ou prévu de l’eau. Avant toute réalisation, il convient donc d’identifier les points hauts et bas du terrain, les surfaces qui génèrent du ruissellement et l’exutoire vers lequel les eaux peuvent être dirigées.
Les cunettes sont couramment utilisées :
- le long des routes et voies d’accès pour récupérer les eaux provenant de la chaussée ;
- au pied d’un talus afin d’intercepter le ruissellement ;
- dans certains fossés pour concentrer et guider les écoulements ;
- autour ou à proximité de plateformes et d’aménagements extérieurs ;
- au fond des regards et de certains ouvrages d’assainissement.
L’installation ne doit toutefois pas seulement répondre à la question « où l’eau s’accumule-t-elle ? ». Il faut également déterminer où cette eau peut être évacuée sans créer de problème en aval. Déplacer un écoulement vers une parcelle voisine, une zone sensible à l’érosion ou un réseau incapable de recevoir le débit ne constitue pas une solution satisfaisante.
La nature du sol compte également. Sur un terrain sensible à l’érosion, un écoulement concentré peut rapidement creuser le sol. Un revêtement ou des dispositifs permettant de réduire la vitesse de l’eau peuvent alors devenir nécessaires.
Dans le cadre d’un aménagement privé ou d’un chantier de voirie, l’implantation doit enfin tenir compte des réseaux existants, des règles locales relatives aux eaux pluviales et des contraintes de sécurité et d’accessibilité.
Comment dimensionner et réaliser une cunette ?
Le dimensionnement d’une cunette ne consiste pas uniquement à choisir sa largeur et sa profondeur. Il faut déterminer la quantité d’eau susceptible d’y circuler et vérifier que l’ouvrage peut l’évacuer dans des conditions satisfaisantes.
Évaluer le débit à évacuer
Pour les eaux pluviales, le débit dépend notamment de la surface du bassin versant, de l’intensité de la pluie considérée et de la capacité des différentes surfaces à produire du ruissellement. Une chaussée imperméable et un terrain végétalisé ne génèrent pas la même quantité d’eau pour une pluie identique.
Le niveau de précision du calcul dépend de l’importance de l’ouvrage. Une petite cunette destinée à un aménagement privé et un dispositif protégeant une infrastructure routière importante ne répondent évidemment pas aux mêmes exigences.
Déterminer la section et la pente
Une fois le débit estimé, il faut choisir une section capable de le transporter. La largeur, la profondeur et la forme de la cunette influencent directement sa capacité hydraulique.
La pente longitudinale joue également un rôle majeur. Trop faible, elle peut entraîner une circulation lente, des dépôts et des stagnations. Trop importante, elle peut produire des vitesses élevées et provoquer une érosion du fond ou des parois, notamment lorsque la cunette n’est pas revêtue.
Le dimensionnement hydraulique doit donc rechercher un équilibre entre capacité d’évacuation, vitesse d’écoulement et résistance de l’ouvrage.
Choisir les matériaux

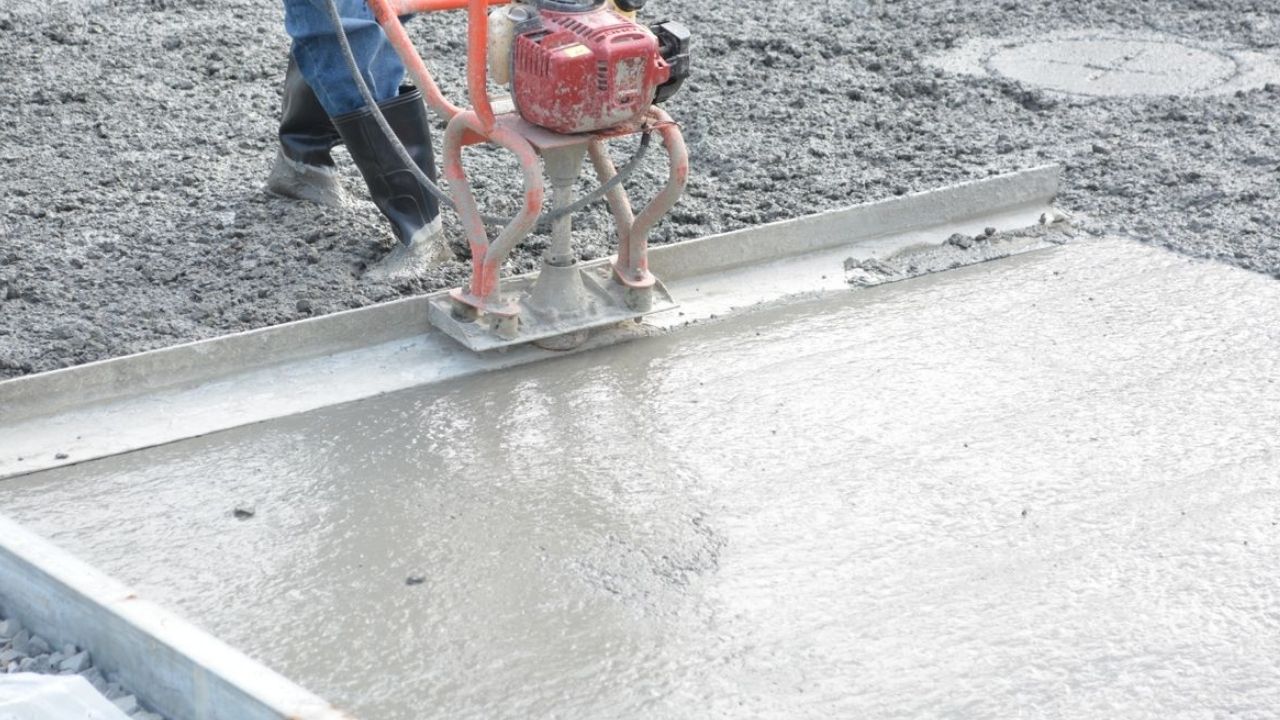

Le matériau dépend de l’usage et des contraintes du site. Une cunette peut notamment être réalisée en terre, en béton coulé en place, à partir d’éléments préfabriqués ou avec un revêtement adapté au projet.
Une cunette enherbée ou en terre peut convenir lorsque les débits et les vitesses restent compatibles avec la résistance du sol. Le béton offre une surface plus résistante à l’érosion et facilite généralement l’écoulement, mais il doit être correctement mis en œuvre pour éviter fissures, désaffleurements et points de rétention.
Soigner la réalisation
Quelle que soit la solution choisie, la continuité du fil d’eau est essentielle. Des contre-pentes, irrégularités ou raccordements mal exécutés peuvent créer des flaques et retenir les sédiments.
Les transitions vers les avaloirs, buses, regards et autres ouvrages doivent également être réalisées avec soin. Pour une cunette en béton, la préparation du support, la géométrie, les joints et les dispositions constructives doivent être adaptés aux contraintes de l’ouvrage.
Pour les projets soumis à des débits importants ou présentant des enjeux de sécurité, le dimensionnement doit être établi à partir d’une étude hydraulique et des prescriptions techniques applicables au projet plutôt qu’à partir de dimensions standard.
Entretien et réparation des cunettes
Même correctement dimensionnée, une cunette perd progressivement en efficacité si elle n’est pas entretenue. Feuilles, terre, sable, graviers, déchets et végétation peuvent réduire sa section utile ou bloquer l’accès à son exutoire.
L’entretien consiste principalement à retirer les dépôts et obstacles, contrôler les entrées et sorties d’eau et vérifier que le profil conserve une pente régulière. Dans une cunette non revêtue, il faut également surveiller l’érosion, l’affaissement des berges et le développement d’une végétation susceptible de gêner l’écoulement.
La fréquence des contrôles dépend fortement de l’environnement. Une cunette située sous des arbres ou recevant beaucoup de sédiments devra être inspectée plus régulièrement. Un contrôle après un épisode pluvieux important permet également de repérer des anomalies qui restent peu visibles par temps sec.
Plusieurs signes peuvent révéler un dysfonctionnement : eau qui demeure longtemps après la pluie, débordements répétés, accumulation rapide de sédiments, affouillement du sol, fissures du béton ou dégradation des raccordements.
La réparation doit être adaptée à l’origine du problème. Un simple curage suffit lorsqu’un dépôt obstrue l’écoulement. Une fissure ou une partie détériorée peut nécessiter une reprise locale du revêtement. En revanche, si les stagnations sont provoquées par une contre-pente, une section insuffisante ou un exutoire mal conçu, une modification plus importante de l’ouvrage peut être nécessaire.
L’entretien d’une cunette ne doit donc pas être considéré comme une intervention uniquement esthétique. En maintenant un écoulement continu et en évitant les obstructions, il contribue directement à préserver l’efficacité du système d’assainissement et à protéger les ouvrages environnants contre les effets indésirables de l’eau.
